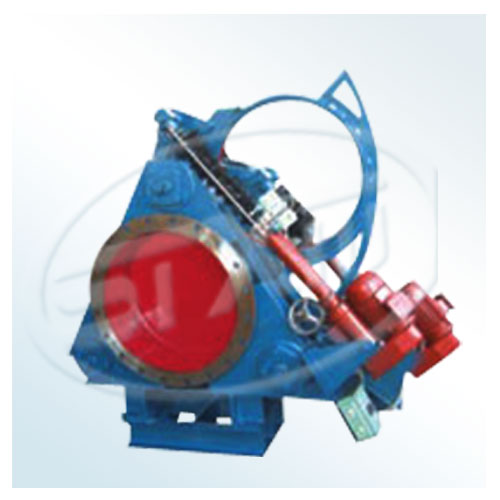

結構特點：

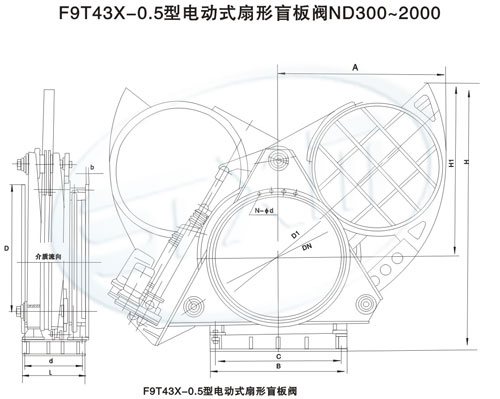

電動式扇形盲板閥的基本結構與液動式扇形盲板閥相同，將閥門安裝液壓缸的部位改裝特種防爆型電動推桿。電動式扇形盲板閥結構簡單，使用維護方便，可以超遠距離控制。本閥備有電器操作縱臺。本閥可用于無氣動、液動驅動源而又需遠距離自動控制的場合。安裝時請參照圖示確定安裝方向。

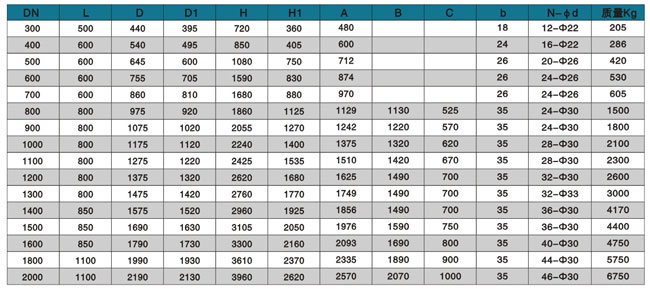

主要結構尺寸：

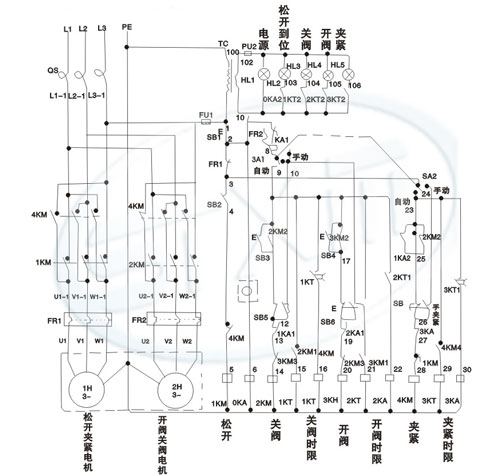

一、電動扇形盲板閥控制箱電器原理圖：
二、說明：
DTK-2型電動推桿控制箱是F9T43-0.5型電動式扇形盲板閥的專用控制箱。它具有手動和自動兩種可能。手動操作通過按鈕SB2、SB5、SB6、SB7分別控制閥體松開、閥板翻轉、閥體夾緊等動作。自動操作時按下按鈕SB2待閥門夾緊部松開到位后再按開、關選擇按鈕SB3或SB4即可完成全部動作。手動和自動的轉換通過轉換開關SA來完成。另有緊急停機按鈕SB1。電源通斷和各步動作到位情況由行程開關和時間繼電器按整定時間控制并由指示燈顯示。操作原件、顯示元件集中在控制箱門板上，電器控制元件安裝在箱內。行程開關XK安裝在閥門上。

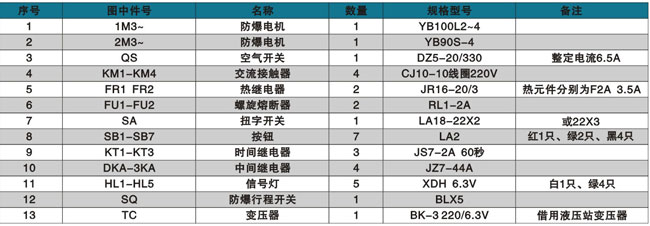

電器元件表：
