●概述

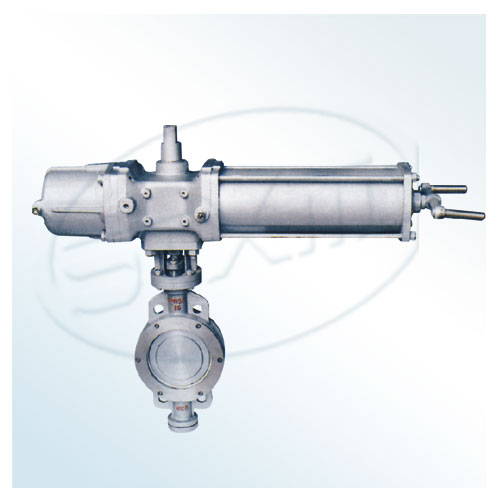

     ZMAM、ZSCW蝶閥是一種旋轉型調節閥，具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。

    本系列產品有標準型、高溫型及密封型三種。產口徑由50mm至1000mm，泄漏量等級有Ⅱ級或Ⅵ級，流量特性為近似等百分比。

氣動切換成手時，使用側裝手輪機構方法：拔出定位銷，向上扳動手柄、蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，則相反扳動手柄即可。

●主要零件材料

閥體：HT200、ZG230~450、ZG1Cr18Ni9Ti
閥板：碳鋼、1Cr18Ni9Ti
長軸：1Cr18Ni9Ti
閥座：碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承：青銅、不銹鋼堆焊司鈦萊合金
填料：聚四氟乙烯、柔性石墨
閥蓋：碳鋼


●主要技術參數
