產品概述:
本系列塵氣蝶閥根據含塵煤氣、煙道氣及其他含塵氣體的性質特點設計制造。主要特點是耐沖蝕性能高、啟閉力矩小、動作靈活、結構短、重量輕。特別適用于系統溫度高、介質含塵量大、操作頻繁的管路做切斷和調節。
本系列塵氣蝶閥驅動方式多樣，可適應不同的環境條件下選用，廣泛應用于冶金、化工、機械、水泥、電力等行業的煤氣、煙道氣、空氣管路及環境保護、除塵設施系統中。連接法蘭尺寸符合GB2555-81·PN2.5標準。檢測方法符合Q/SF·J101-91標準。

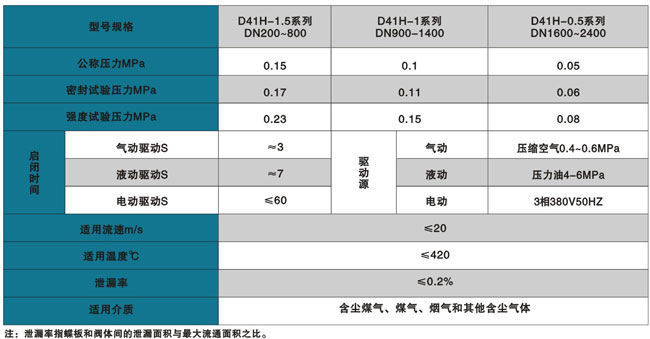

主要性能規范:
主要零件材料:
訂貨須知:
1.請注明規格、型號、工作溫度。溫度的表示方法為：P30=300℃、P12=120℃，余此類。如：D41H-1.5P30DN400表示手柄式直板塵氣蝶閥，工作溫度300℃，公稱通徑φ400mm。
2.拉索式塵氣蝶閥的拉索和手動卷揚機用戶自備。
3.氣動式塵氣蝶閥的配氣裝置（包括：分水濾氣器、油霧器、減壓閥、二位五通電磁閥），電動式塵氣蝶閥的閥門控制器本廠可以 配供，但需另行訂購。
4.用戶對閥門的結構尺寸、零件尺寸、行程開關型號和安裝位置以及關鍵零件的材質有特殊要求可提出協商并在合同中注明。本廠將盡力滿足用戶的要求。
結構特點:

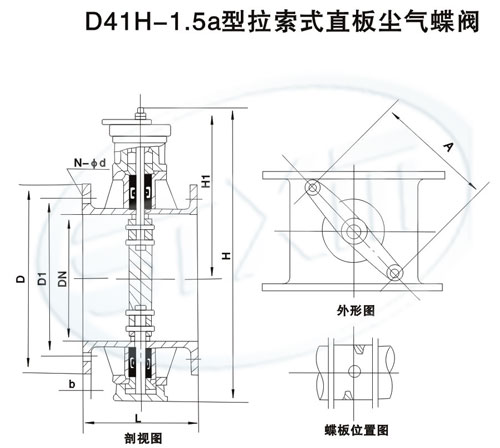

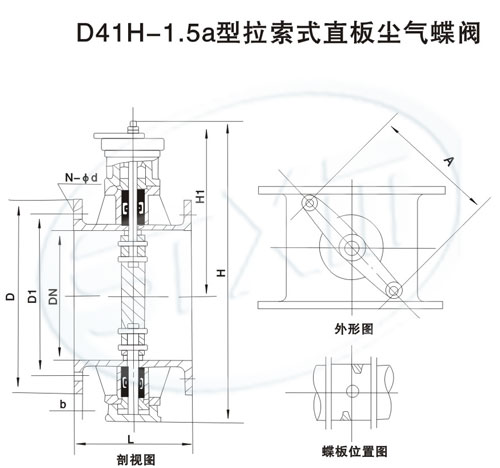

D41H-1.5a型拉索式直板塵氣蝶閥，適宜在離閥門適當距離的位置上，用手動卷揚機或其他驅動裝置通過繩索的牽引完成閥門的啟閉。本閥安裝于水平管道時請參照圖中所示確定安裝方向。

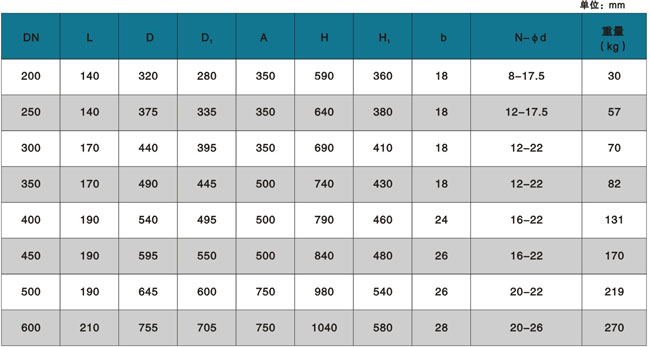

主要結構尺寸:
