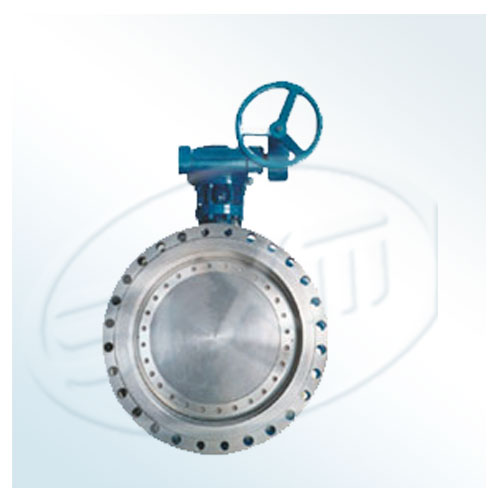

產品概述:

   本系列蝶閥蝶板運動機構采用雙偏心結構，密封付采用橡膠軟密封（D47X-2.5）和金屬硬密封（D47H-2.5)兩種。啟閉時密封面受力均勻，具有啟閉力矩小，密封性能好，使用壽命長等特點。本閥用于空氣，煤氣等氣體介質管路中做調節和截流用。適用于對泄漏量要求較嚴的管路。D47H-2.5型采用“Ω”形不銹鋼彈性密封圈，可用于高溫煤氣及其他低腐蝕性氣體管路做切斷介質使用。本系列蝶閥廣泛應用于冶金、化工、電力、市政煤氣、工業煤氣、環境保護等行業。本閥連接法蘭尺寸符合GB2555-81標準。結構長度尺寸符合GB12221-89，第13系列標準。檢測方法符合GB/T13927-92標準。

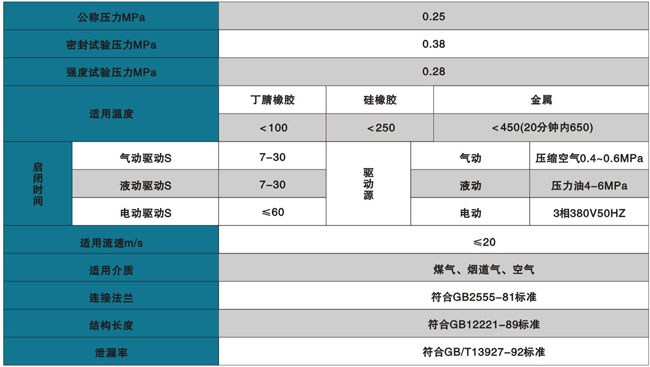

主要性能規范:

主要零件材料:

結構特點:

   347H/X-2.5型雙偏心蝶閥用手輪通過蝸輪箱驅動蝶板完成啟閉動作，具有啟閉力矩小，密封性能好，使用壽命長等特點。本閥可任意位置安裝，無方向性。

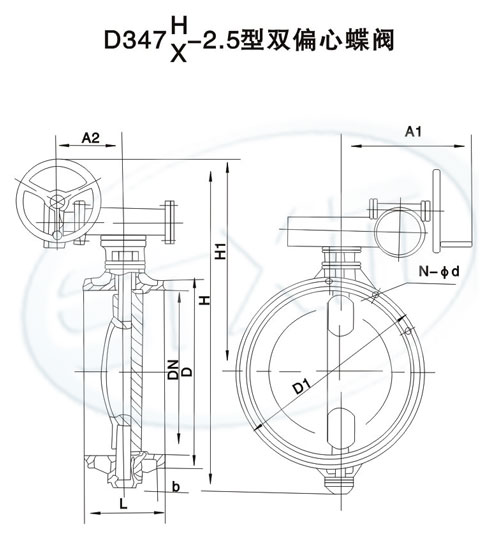

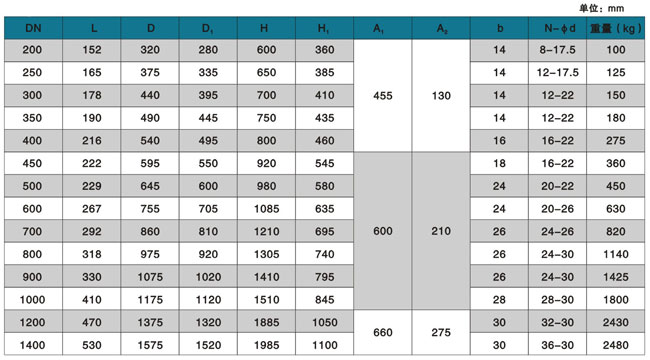

主要結構尺寸:
